气压传动是一种动力传动形式，也是一种能量转换装置，它利用气体的压力来传递能量，与机械传动相比有很多优点，所以近十几年来发展速度很快。气压传动的动力传递介质是来自于取之不尽的空气，环境污染小，工程实现容易，所以气压传动较液压传动来说，更易于推广普及实现工业自动化的应用技术。新研制的气动扳道器利用气动原理，使用煤矿现有压风系统风源作为动力，带动气缸往复工作实现道岔离合。

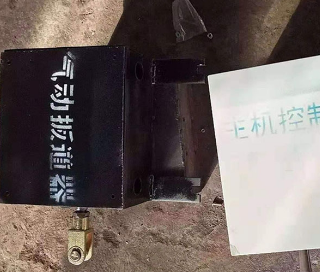

气动扳道器结构：
气动扳道器主要包括五个部分：风源及管路、三位四通阀、气缸、联动杆、道岔。打开三位四通阀门，压缩空气从主压风管路1经过单向阀2和高压管3进入三位四通阀4，然后经高压管5进入气缸6，通过活塞杆7的伸缩运动带动联动杆8，推动道岔9转辙。
气动扳道器功能：
1、风源及管路为风动道岔提供稳定动力，风源压力保证在0.4MPa以上；
2、三位四通阀控制气缸往复运动，使道岔移动到合适位置；
3、气缸为风动道岔的执行机构；
4、联动杆为气缸与道岔连接装置；
5、道岔为矿车运行方向的引导装置；
